イルミネーションIoT化(笑)

 そろそろクリスマスの準備ということで、少しはキラキラしてやろうと電飾の準備を始めた。一昨年前まで使ってのは秋葉原で900円くらいで数年前に買ったMade in CHINAの粗悪品で、100Vの直列LEDでPSEマークも無い危険なものだったが、LEDがぼろぼろと外れるようになってしまい廃棄してしまっていた。

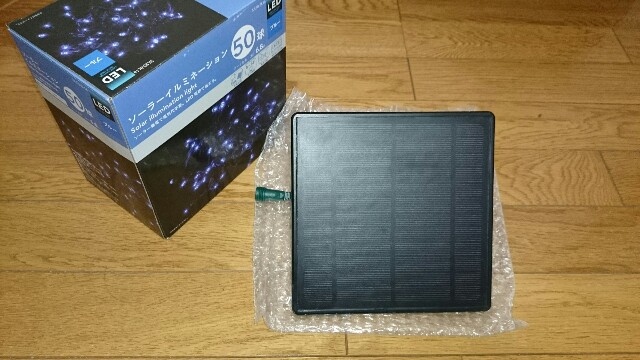

 今年は、CAINZ HOMEで売られていたソーラーイルミネーションライト(50球 ブルー)を購入した。

f:id:t1000zawa:20161127214632j:plain

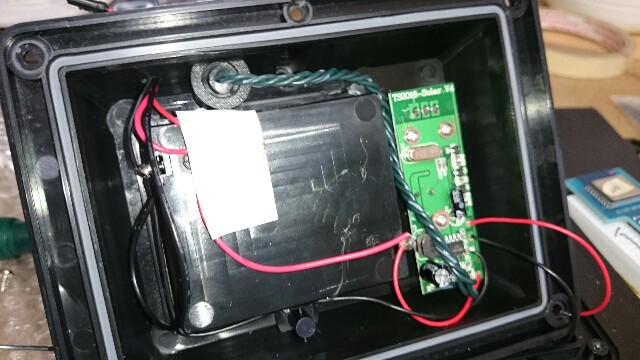

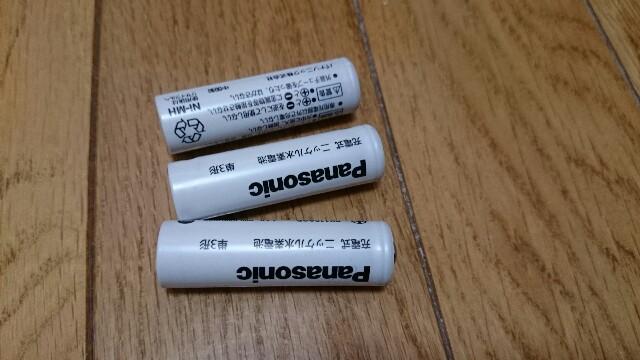

電源は太陽電池パネルによって充電される単3ニッケル水素電池1.2V 1000mAhの3本直列。電池が弱っても交換できるのが便利。青色LEDの25個直列、ではなく並列が2系統になっている。PWMかと思ったが、50Hzくらいで点灯かつ電圧を変化させているらしい。

f:id:t1000zawa:20161127214633j:plain

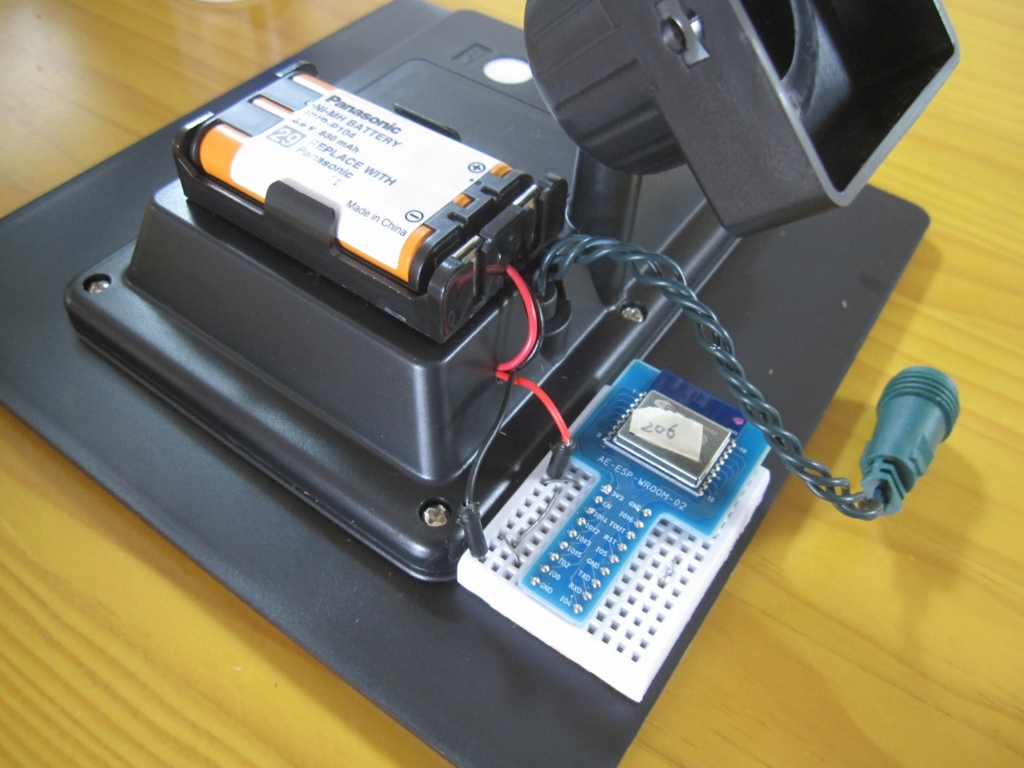

取扱説明書によれば8時間充電、8時間点灯とのことだが、冬場にフル充電は厳しいだろう。眺めているうちに、ただ使うのはつまらなくなったので、付属の単3Ni-MH電池は他の用途に回してしまい、余っていたPanasonicの830mA NiMHバッテリーパックに換装し、さらにWifiモジュールESP-WROOM-02(ESP8266)で電池の電圧をA/D変換し、deep sleep modeで30分おきにIOTサイトambientに電圧データをアップロードしてモニターできるようにしてみた。よく考えたら充電時にはピーク4V近くなりESP8266のVcc絶対定格を超えるため、ESP8266の電源ラインにダイオードの順方向電圧降下で電圧調整し、降下分はソフトで補正している。やろうと思えばWifiで外部からイルミネーションを点灯させたり点灯パターンを変えたりもできるが、そこまでやるのも面倒くさい。


f:id:t1000zawa:20161129013627j:image

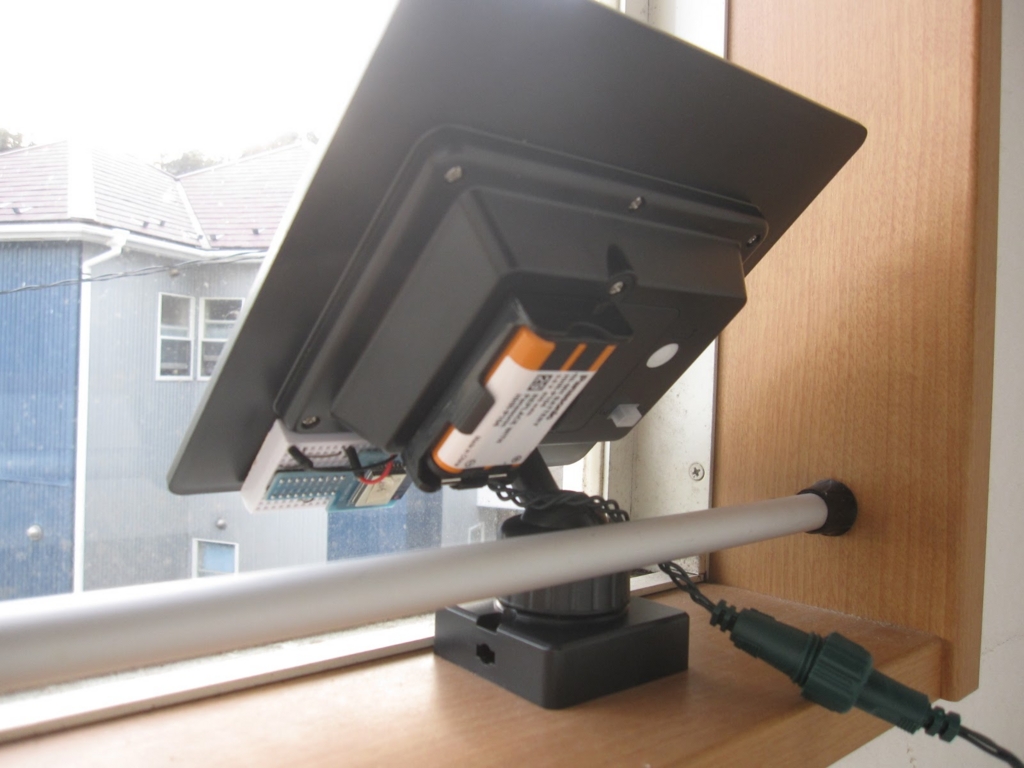

ソーラーパネルユニットは防水なのでWifiモジュールを中にいれれば屋外センサーとして通年使えそう。

f:id:t1000zawa:20161126151917j:plain

f:id:t1000zawa:20161126152955j:plain

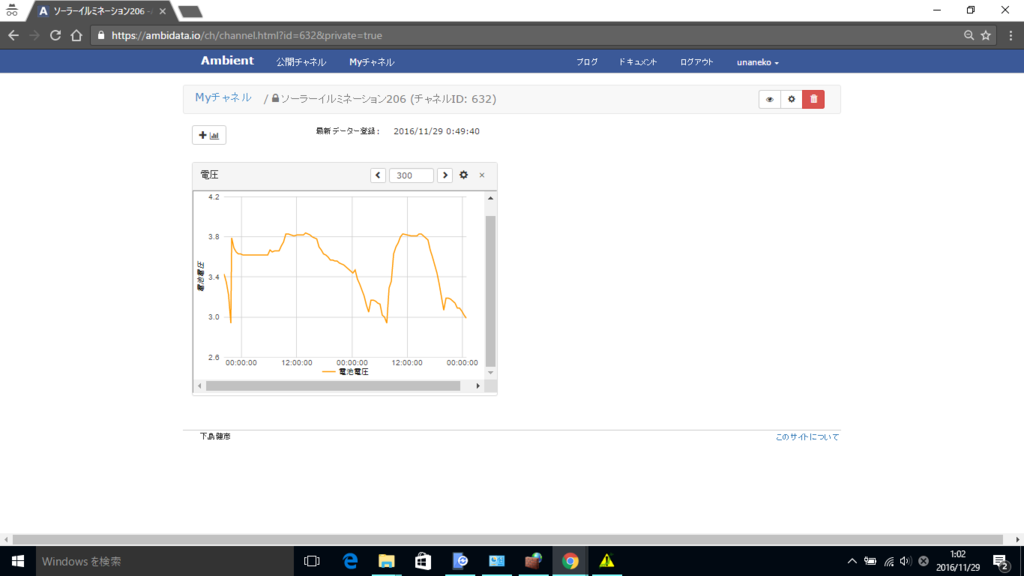

まだ3日しか運用していないが、冬の日照を考えると少し無理ある充電計画が前提になっている商品に思える。店頭ではクリスマス商品として並んでいたがクレーム出やすい商品かも。満充電からスタートして3日、昨日は夕方2時間でLEDの点灯は力尽きたようだ。その後もWiFiモジュールはデータを送ってくるので、バッテリーを過放電させないような充電制御をしているように見える。しばらく動きを観察してみようと思う。f:id:t1000zawa:20161129010721p:plain

ま、宵の口点灯してくれればいい。キラキラときれいですな。

f:id:t1000zawa:20161127214807j:plain
