1200MHz帯 ホイップアンテナ

ebayでこんなタイトルで売られているアンテナ

Antenna 1.2GHZ 3dBi SMA male plug for Color Spy Camera Receiver

 送料込み332円で購入。

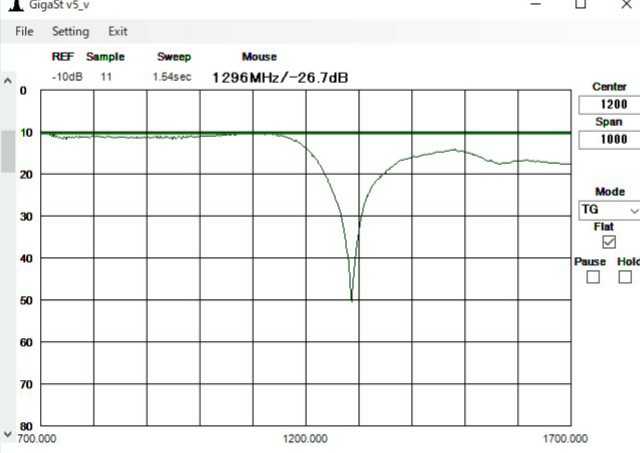

リターンロスを見てみると、1280MHzあたりでしっかりディップ。

アマチュア無線用につかえそうだ。


f:id:t1000zawa:20190401090956j:imagef:id:t1000zawa:20190401091011j:image

(追記)

このアンテナ、カバーの根元はねじ込みになっていて、回すと外れる。

内部は1/2λのスリーブアンテナになっていて、白いエレメント部分は長さ5.5cmのセミリジットケーブルの芯線部分、金色の部分が長さ5.5cmのスリーブになっている。

白い部分を1mmほど切ったら、1295MHzでSWR1:1になった。

f:id:t1000zawa:20220227004904j:plain
