NoraGateway+なんちゃてモニタのインストール

Raspberry Pi Zero＋raspbianでNoraGatewayとなんちゃってモニタをクリーンインストールするためのメモです。

■OSの準備
・raspbianをインストールする
・Wifiを設定する
・CLI（コマンドライン）のみにして再起動する
・sudo raspi-configを実行し、以下のインターフェイスをenableにする
　・SSH　を有効にする
　・ I2C　を有効にする
    ・ Serial　は
　       　The serial login shell is disabled　  シリアルログインシェルは無効 にする

              The serial interface is enabled　シリアルインターフェースは有効にする


■　MMDVMと通信するためのシリアルポート /dev/ttyAMA0 の設定

・/boot/config.txtファイルの最後に
　　dtoverlay=pi3-disable-bt　の記述を追加

・/boot/cmdline.txtファイルの内容のうち
 　　console=serial0,115200 の記述を削除

・いったん再起動

・ ls -l /dev/ | grep ttyAMA0　で　serial0 -> ttyAMA0　が出るか（serial0とttyAMA0でシンボリックリンクが張られているか、確認する。

・sudo systemctl disable serial-getty@ttyAMA0.service　を実行する

・sudo systemctl disable bluetooth.service　を実行する



■ソフトのインストール
・NoraGatewayをインストール
※上記リンクに従って対応
sudo apt update　
sudo apt install oracle-java8-jdk

sudo unzip ./（NoraGatewayのファイル名）.zip -d /opt　
sudo chown -R pi:pi /opt/NoraGateway/　
cd /opt/NoraGateway/
cp ./config/NoraGateway.xml.default ./config/NoraGateway.xml

nano ./config/NoraGateway.xml
設定ファイル/opt/NoraGateway/config/NoraGateway.xmlのMMDVMのportには"/dev/ttyAMA0"を記載

chmod 744 ./start.sh
chmod 744 ./update.sh
chmod 744 ./NoraGateway.bootstrap.sh

・なんちゃってモニターをインストール
　※上記リンクに従って対応
cd ~/
unzip ./NoraNanMon.Zip -d /opt/NoraGateway/
sudo apt install fonts-ipafont
chmod 755 /opt/NoraGateway/NoraNanMon*
・/opt/NoraGateway/config/NoraGateway.xmlの最後尾を以下の記述とする
<StatusInformationFileOutputService enable="true" outputPath="/tmp/" />


■MMDVMのリセットボタン長押しで、raspberryPiがシャットダウンするpythonスクリプトを作成する。(リセットスイッチ追加が面倒なので、MMDVM基板のスイッチを利用しました)

・以下の内容でsdown.pyファイル作成する。置き場所は/home/piとする。

import RPi.GPIO as GPIO
import os

GPIO.setmode(GPIO.BCM)

# input mode, pull up -> GPIO10pin
GPIO.setup(21,GPIO.IN,pull_up_down=GPIO.PUD_UP)

while True:
GPIO.wait_for_edge(21, GPIO.FALLING)
sw_counter = 0



while True:
 sw_status = GPIO.input(21)
  if sw_status == 0:
     sw_counter = sw_counter + 1
if sw_counter >= 50: #500ms
    os.system("sudo shutdown -h now")
break

else:

break
time.sleep(0.01)


■NoraGatewayを自動起動するための設定

・/opt/NoraGateway/supportにあるNoraGateway.serviceファイルを/etc/systemd/systemに置く。
sudo cp /opt/NoraGateway/support/NoraGateway.service /etc/systemd/system
sudo nano /etc/systemd/system/NoraGateway.service
・NoraGateway.serviceファイルの内容は以下とする。

[Unit]
Description=NoraGateway Service
After=network.target nss-lookup.target

[Service]
Type=simple
ExecStart=/opt/NoraGateway/NoraGateway.bootstrap.sh -service
Restart=on-failure
RestartSec=60s
User=pi
Group=pi

[Install]
WantedBy=multi-user.target

・sudo systemctl enable NoraGateway.service　を実行する
・sudo systemctl start NoraGateway.service　を実行する

■なんちゃってモニターとシャットダウンスクリプトを自動起動する設定

/etc/rc.localに以下を追記する（exit 0 よりも上方に記述
sudo /opt/NoraGateway/NoraNanMonOLED r0 cpu t2.0 s4 &
/usr/bin/python /home/pi/sdown.py &
 ■無線LANアクセスポイントの追加（必要に応じ）
・ /etc/wpa_supplicant/wpa_supplicant.conf ファイルにnetwork={ }を追加れば良い。

ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev
update_config=1

network={
ssid="xxxxxxxxx"
psk="xxxxxxxxx"
key_mgmt=WPA-PSK
}

network={
ssid="xxxxxxxxxx"
psk="xxxxxxxxxx"
key_mgmt=WPA-PSK
}

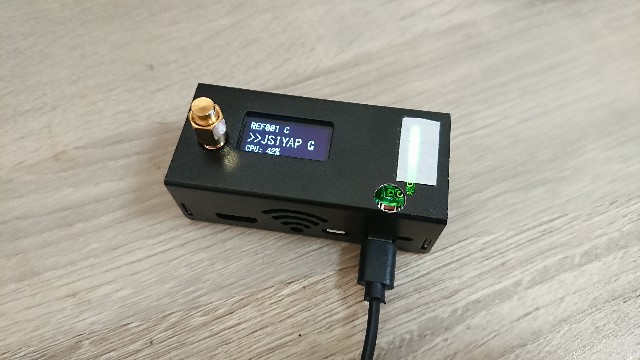

以上で完了。再起動して、動作確認する。

f:id:t1000zawa:20190615001030j:image

■雑記1
NoraGatewayRP16で試していたところ、なぜかJARL multi forward linkが、RPT?になって使えなくなった。log見ると、ほとんどのJARLレピーターが　JARLLinkRepeaterHostnameServiceで"Illegal repeater callsign" という理由で ignore registration.になってしまい、hosts.output.txtに載っていない。なぜか一部のJARLレピーターのだけ"ReflectorNameService : Create reflector host (JARLLink)"としてhosts.output.txt に載っている状態。作者様によれば、JARLサーバー側のデータフォーマットが変わったらしく、数日後にリリースされたdev8で修正された。感謝です。

■雑記2 6/15早朝にJARLレピーター側のmulti_forwardのアップデートがされたようだが、それ以降、NoraGatewayからうまく利用できないようになってしまった。JARLから告知あり。
